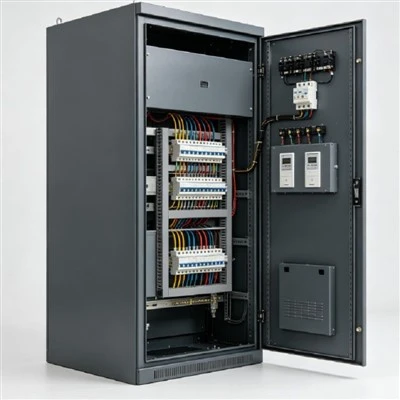

Armadio di distribuzione dell'alimentatore modulare

Un armadio di distribuzione dell'alimentatore modulare è un gruppo-a bassa-tensione da pavimento per la distribuzione dell'energia in ingresso a più circuiti di alimentazione protetti. L'armadio integra la sezione di arrivo, il sistema di sbarre in rame, i dispositivi di alimentazione, l'area di terminazione dei cavi e l'involucro in acciaio.

La configurazione è determinata dalla corrente in ingresso, dai valori nominali dell'alimentatore, dalla quantità di circuiti, dal livello di corto-circuito, dalla disposizione dei cavi e dallo spazio di installazione. Le posizioni degli alimentatori modulari consentono di organizzare circuiti con valori nominali diversi all'interno di un unico gruppo di distribuzione.

Sezione In Arrivo
La sezione di ingresso collega l'alimentazione principale e ospita il dispositivo di commutazione o protezione specificato. La posizione dei cavi in ​​ingresso e lo spazio di connessione seguono lo schema elettrico.

Sistema di sbarre in rame
Le sbarre in rame distribuiscono l'energia dalla sezione di ingresso ai circuiti di alimentazione. La sezione-e la disposizione vengono selezionate in base alla corrente nominale e alla capacità di tenuta al corto-circuito richiesta.

Unità di alimentazione
Ciascuna posizione modulare può ospitare una protezione di alimentazione o un dispositivo di commutazione specifico. I rating degli alimentatori possono essere organizzati in base al programma del circuito.

Area di terminazione dei cavi
L'area di terminazione offre spazio per i cavi in ​​entrata e in uscita. Durante lo sviluppo del layout vengono presi in considerazione le dimensioni, la quantità, il raggio di curvatura e la direzione di ingresso del cavo.

Valutazioni attuali
È possibile combinare diversi valori di corrente di alimentazione in un unico armadio. La disposizione segue la corrente di carico calcolata e lo schema del circuito.

Quantità di circuiti
Il numero richiesto di posizioni di alimentazione è determinato dal numero di circuiti, dalle dimensioni del dispositivo, dallo spazio del cavo e dalle vie di riserva specificate.

Disposizione del dispositivo
I dispositivi di derivazione sono posizionati con le zone di terminazione delle sbarre e dei cavi secondo lo schema unifilare-. I punti operativi e di collegamento sono mantenuti accessibili per l'installazione e la manutenzione.

Lavorazione della lamiera
Pannelli in acciaio, piastre di montaggio e parti strutturali vengono tagliati, punzonati e formati da disegni di produzione. Le aperture del dispositivo e i punti di montaggio sono controllati durante la fabbricazione.

Fabbricazione di sbarre collettrici
Le sbarre in rame vengono tagliate, forate, piegate e assemblate alle dimensioni specificate. I punti di collegamento sono adattati alla disposizione dell'alimentatore.

Finitura del mobile
Le superfici in acciaio possono ricevere verniciatura a polvere o un'altra finitura protettiva specificata. I requisiti di rivestimento vengono selezionati in base all'ambiente di installazione.

Controllo dimensionale
Le dimensioni complessive dell'armadio, le posizioni di montaggio, le aperture e i punti di accesso dei cavi vengono verificati rispetto ai disegni approvati.

Ispezione dell'assemblaggio
Durante l'assemblaggio vengono controllati i giunti delle sbarre collettrici, i collegamenti di terra di protezione, il montaggio dei dispositivi e il cablaggio interno.

Verifica elettrica
L'identificazione del circuito, la continuità del cablaggio, le funzioni di commutazione e la disposizione dei dispositivi vengono verificati rispetto alla documentazione elettrica approvata prima della spedizione.

Edifici commerciali
Utilizzato per la distribuzione separata di HVAC, illuminazione, prese e circuiti di servizio dell'edificio da un'alimentazione centralizzata a bassa tensione.

Impianti industriali
Adatto per apparecchiature di produzione, sistemi ausiliari, officine e servizi di impianti che richiedono più potenze di alimentazione.

Strutture infrastrutturali
Applicabile a locali tecnici, edifici tecnici e strutture di servizio in cui diversi circuiti protetti a bassa tensione- sono raggruppati in un unico assieme.

Valutazione principale
Selezionare la corrente in entrata e di sbarra dalla domanda calcolata, dalla fornitura in entrata e dal programma di carico del progetto.

Valutazione dell'alimentatore
Specificare ciascun alimentatore in base al carico collegato, alla corrente operativa e alle caratteristiche di protezione richieste.

Livello-di cortocircuito
Confermare la potenziale corrente di cortocircuito-nel punto di installazione prima di definire la capacità di resistenza del gruppo richiesta.

Spazio per i cavi
Fornire il tipo di cavo, la dimensione del conduttore, la quantità e la direzione di ingresso in modo che lo spazio di terminazione possa essere dimensionato correttamente.

Dimensioni del mobile
Verificare l'altezza, la larghezza, la profondità, l'accesso frontale e lo spazio per il passaggio dei cavi disponibili prima di approvare la disposizione finale dell'armadio.

Dati elettrici
Fornire lo-schema unifilare, la tensione nominale, la frequenza, la corrente in ingresso, la pianificazione dell'alimentatore e il livello di corto-circuito.

Dati meccanici
Confermare le dimensioni dell'armadio, la direzione di ingresso dei cavi, la disposizione di installazione, i requisiti di accesso e la protezione della custodia.

Condizioni del progetto
Dichiarare l'ambiente di installazione, l'intervallo di temperatura ambiente e qualsiasi documentazione specifica del progetto o requisiti di ispezione.

Questi ingressi forniscono le informazioni necessarie per definire la disposizione dell'alimentatore, la configurazione delle sbarre collettrici, le dimensioni dell'armadio e lo spazio di terminazione dei cavi per preventivi e revisioni tecniche.
